آلة لحام الخيوط الكهروضوئية

تستخدم آلة لحام السلسلة الكهروضوئية تقنية التسخين بالأشعة تحت الحمراء أو اللحام بالليزر للحام الشريط المغطى باللحام بسرعة إلى خط الشبكة الرئيسي لخلية البطارية لتشكيل دائرة متسلسلة عالية التوصيل. تتكون آلة لحام السلسلة الكهروضوئية بشكل أساسي من نظام تحكم ونظام لحام ونظام تبريد ومنضدة عمل. مبدأ عملها هو بشكل أساسي استخدام درجة حرارة عالية للحام الخلايا الشمسية معًا مع ضمان جودة اللحام وكفاءته. يعد نظام اللحام الجزء الأساسي من آلة لحام السلسلة الكهروضوئية، بما في ذلك رؤوس اللحام وأجهزة التغذية والمشابك. يقوم رأس اللحام بإذابة الشريط عن طريق التسخين ويربط الخلايا معًا. يضمن جهاز التغذية إمكانية إمداد الخلايا بشكل مستمر، بينما يقوم المشبك بتثبيت الخلايا لضمان عدم وجود إزاحة أثناء عملية اللحام. يعتمد مبدأ اللحام لآلة لحام السلسلة الكهروضوئية بشكل أساسي على نقطة الانصهار والتوصيل الحراري للمعدن. أثناء عملية اللحام، تكون درجة حرارة رأس اللحام أعلى من نقطة انصهار المعدن الذي يذيب الشريط، وتكون الموصلية الحرارية للخلية والشريط متشابهة، وبالتالي يمكن تحقيق اللحام الفعال. تتميز آلة لحام السلسلة الكهروضوئية بخصائص الكفاءة العالية والثبات والجودة الموثوقة، ويمكنها تلبية احتياجات الإنتاج على نطاق واسع. ويتركز تطبيقه بشكل رئيسي في وصلة إنتاج الخلايا الشمسية، حيث يتم لحام الخلايا الشمسية معًا وفقًا لمتطلبات التصميم لتشكيل سلسلة كهروضوئية.

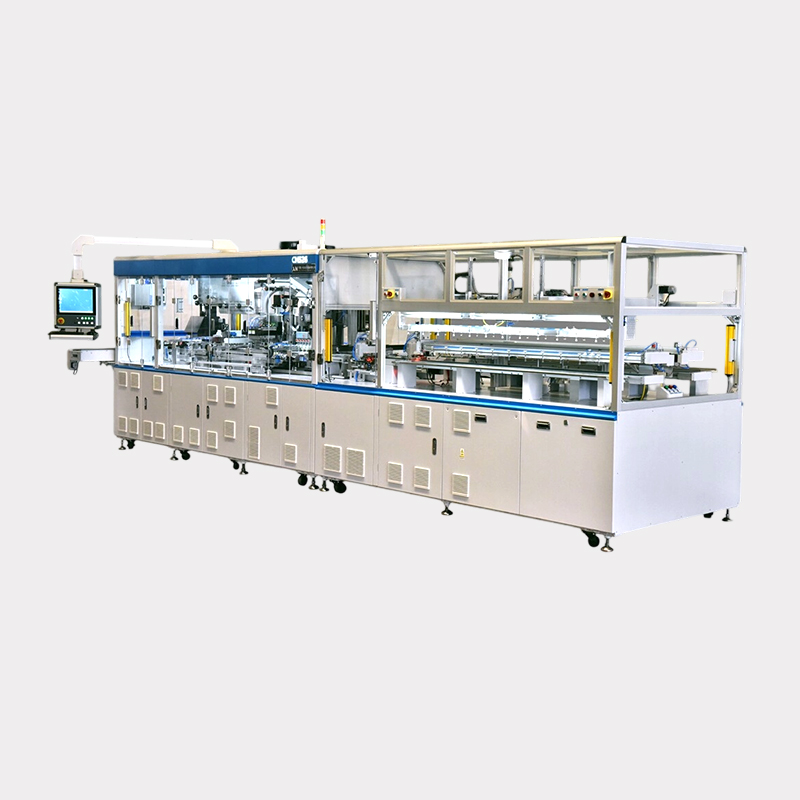

تقوم آلة لحام سلسلة الخلايا الشمسية IBC CT-CH-1000 بلحام الخلايا الشمسية مقاس 166 ممx1/21BC، ويمكنها تحقيق أشكال مختلفة من لحام الخلايا IBC. يمكنه تلبية متطلبات لحام حافة خلية IBC (1/2) المواجهة للأمام والخلف، واللحام الأمامي والخلفي للحافة في نفس الوقت. التسخين بالأشعة تحت الحمراء، اللحام المجزأ؛ التحكم في درجة حرارة اللحام والطاقة في الحلقة المغلقة، وارتفاع درجة الحرارة لطيف، والصدمة الحرارية صغيرة، ويتم تقليل معدل تجزئة الخلايا بشكل فعال. الطاقة الإنتاجية القصوى: ≤1000 قطعة/ساعة (مع آلية تغذية الورق).
