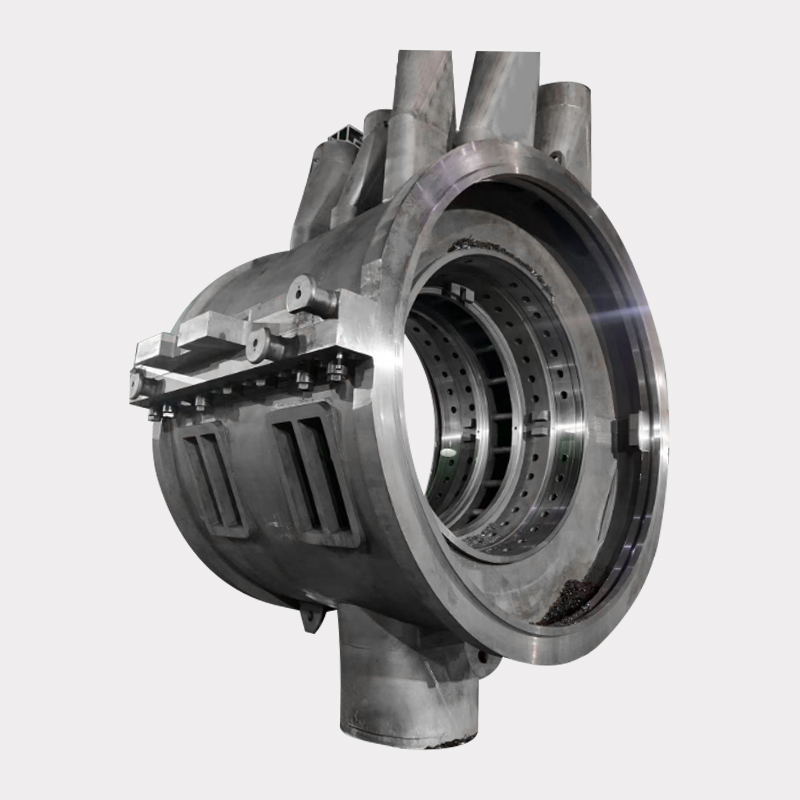

H159 أسطوانة داخلية منخفضة الضغط في منتصف التوربين البخاري

تعد الأسطوانة الداخلية ذات الضغط المنخفض مكونًا رئيسيًا للتوربين البخاري. يستخدم التصميم الإنشائي طريقة خاصة للحام المواد، والتي يتم فصلها عن المستوى الأفقي. تم تصميم الأسطوانة الداخلية على شكل أسطوانة مزدوجة التدفق ومزدوجة الطبقة. إن استخدام مواد خاصة يجعل درجة حرارة الأسطوانة أكثر معقولية، وتوزيع التشوه موحد وآمن، ويتمتع بامتصاص أفضل للصدمات. كما أنه يحل مشكلة ارتفاع درجة حرارة الاستخراج عند الضغط المنخفض وفقدان ضغط البخار الداخل بشكل كبير، مما يعكس اتجاه التطوير الحالي للتوربينات البخارية.

معلمات المنتج:

الطول الإجمالي للأسطوانة 5300 ملم*العرض 3294 ملم*الارتفاع 6435 ملم. الوزن الإجمالي للأسطوانة هو 43800 كجم.

سيناريوهات التطبيق ونطاق التطبيق:

التوربينات البخارية هي المعدات الأساسية لمحطات الطاقة الحرارية. اعتمادًا على حجم الطراز، يمكن استخدامها أيضًا لتشغيل المعدات الصناعية المختلفة، مثل المراوح الكبيرة ومضخات المياه والضواغط. على متن السفن، يتم استخدام التوربينات البخارية لتشغيل المراوح لتوفير الطاقة.

مميزات المنتج/مزاياه:

بعد الثورة الكهربائية، تزايد الطلب على الكهرباء. في الوقت الحاضر، هناك خمس طرق رئيسية لتوليد الطاقة في بلدي: الطاقة الحرارية، والطاقة الكهرومائية، والطاقة النووية، والطاقة الكهروضوئية، وطاقة الرياح. لقد كانت الطاقة الحرارية دائمًا النوع الرئيسي لتوليد الطاقة في بلدي نظرًا لتكنولوجيتها البسيطة نسبيًا، والمواد القابلة للاشتعال الوفيرة والرخيصة، ومتطلبات اختيار الموقع المنخفضة، وفترة البناء القصيرة. وهناك مجال معين للتنمية. أولاً، إن الطلب على الكهرباء الناجم عن النمو الاقتصادي يعني أن الطاقة الحرارية لا تزال لا غنى عنها في قدرة توليد الطاقة الجديدة. ثانياً، أدى فقدان استقرار نظام الطاقة الناجم عن زيادة نسبة توليد طاقة الرياح والطاقة الشمسية إلى زيادة الطلب على سعة التردد الأقصى، الأمر الذي يتطلب تكوين وحدات طاقة حرارية مرنة أو حلول أخرى لتخزين الطاقة.

التكنولوجيا والعملية:

1: مستوى عيب فحص اللحام في لحام جسم الأسطوانة هو ISO 5817-B و 5817-C. منطقة الفحص هي اختبار بالموجات فوق الصوتية بنسبة 100% وفقًا لـ SQB49.49 (اختبار غير مدمر للوصلات الملحومة)؛ فحص عيوب السطح بنسبة 100%.

2: The cylinder body is welded with carbon steel according to SQZ43.112 .

3: تتم المعالجة الحرارية بعد اللحام طبقاً للمواصفة SQZ43.143 "المواصفات الفنية لشراء الأسطوانات الداخلية الملحومة وأسطوانات العادم للأجزاء منخفضة الضغط من التوربينات البخارية".

4: يتم وضع علامة على جسم الأسطوانة وفقًا لمسار "بطاقة عملية تشغيل المعادن بالتوربينات البخارية"، ويتم استخدام آلة الحفر والطحن CNC، والحفر الكبير، والمخرطة الرأسية، وطاولات العمل وغيرها من العمليات الموزعة للمعالجة الخشنة والدقيقة. بعد المعالجة، يتم تنظيف قطعة العمل ومقاومة الصدأ قبل دخولها أخيرًا إلى التجميع النهائي.
